Виды рулевых колонок

Чем схожи сборки ЛЕГО и ВЕЛОСИПЕДА? - Нужны голова и руки… А в чём отличие? - Велосипед собирают со смазкой… Поэтому дальше по умолчанию все трущиеся детали при сборке предварительно смазываем.

А теперь поговорим конкретно о разновидностях рулевых колонок для велосипеда.

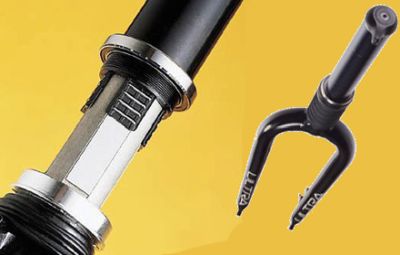

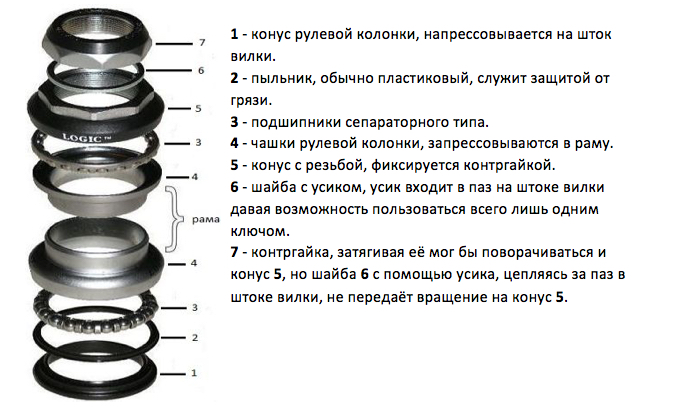

Дюймовая резьбовая или "дюймовочка" (threaded) - она же 25.4 мм. Когда в 90-х все переходили на 1-1/8, мне вспоминаются слова песни: «… ты помнишь как всё начиналось…». Но до перехода, все использовали 1 дюйм, и этот стандарт имел несколько разновидностей. Давайте вспомним из чего состоит резьбовая рулевая колонка.

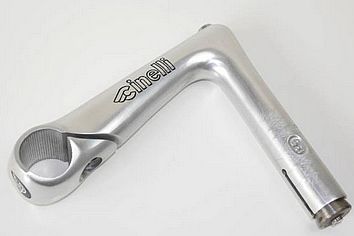

Вынос крепится внутрь штока. Фиксируется замком внизу выноса в виде распорного конуса или с помощью смещения конуса относительно выноса.

Есть 2 похожих типоразмера дюймовочки:

В одном варианте диаметр конуса рулевой имеет размеры 26.45, а чашки 30.05 мм.

В другом варианте диаметр конуса рулевой имеет размеры 27.05, а чашки 30.25 мм.

В обоих вариантах резьба на штоке одинаковая.

Это маленькое расхождение абсолютно не взаимозаменяемо и прежде чем отправляться за покупкой рулевой колонки ни плохо было бы убедиться в своих имеющихся размерах рама/вилка.

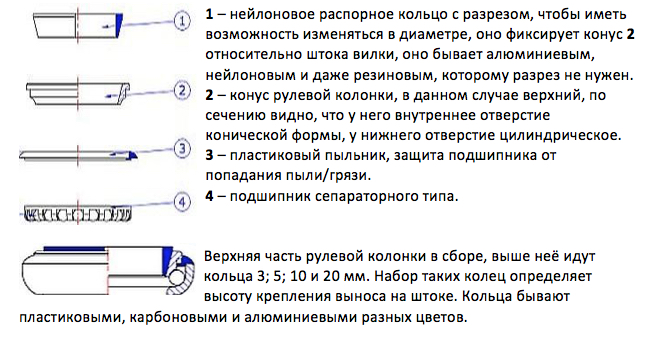

Дюймовая без резьбовая (headset) - всё те же 25.4 мм. в диаметре штока, но без резьбы.

Не путайте HEADSET и AHEADSET.

Headset – без резьбовые рулевые колонки в каталоге запчастей велосипеда.

Aheadset – Джон Рейдер впервые предложил под маркой Aheadset без резьбовую гарнитуру делая её более надёжной и безопасной. Aheadset® - оригинальный бренд представленный на рынок компанией Cane Creek в 1991 г.

Данная рулевая появилась позже резьбовой, но путаницы в размерах конусов и чашек не встречалось. Видимо к тому времени производители успели договориться и пришли к единому стандарту. Разница между колонками 1 дюйм thread и headset в верхнем креплении конуса/чашки к штоку и принципиально другим креплением выноса.

Вынос уже крепится поверх штока болтами 1; 2 или 3 шт. Такое крепление имеет более лёгкую и надёжную конструкцию в сравнении с внутренним выносом под резьбовую рулевую колонку.

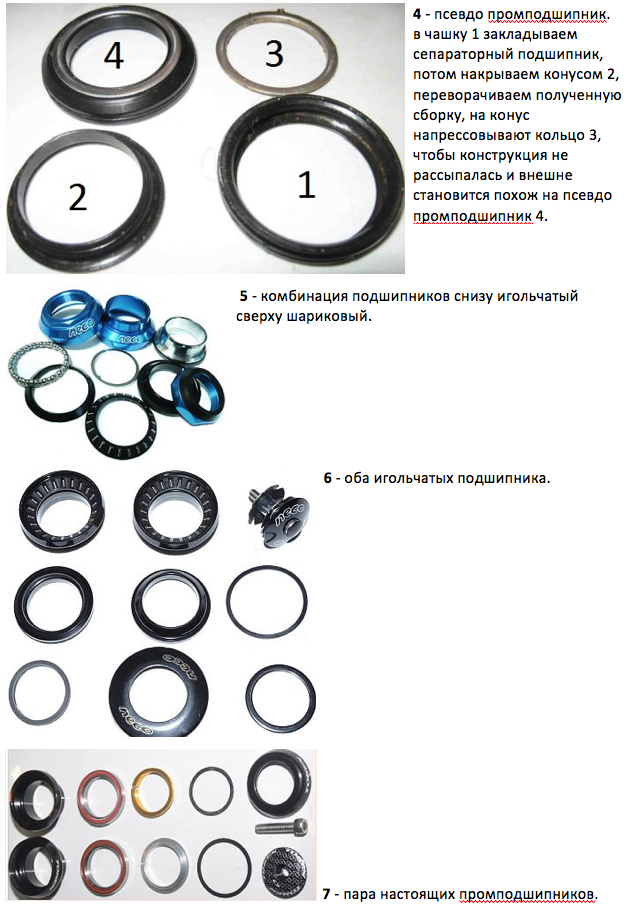

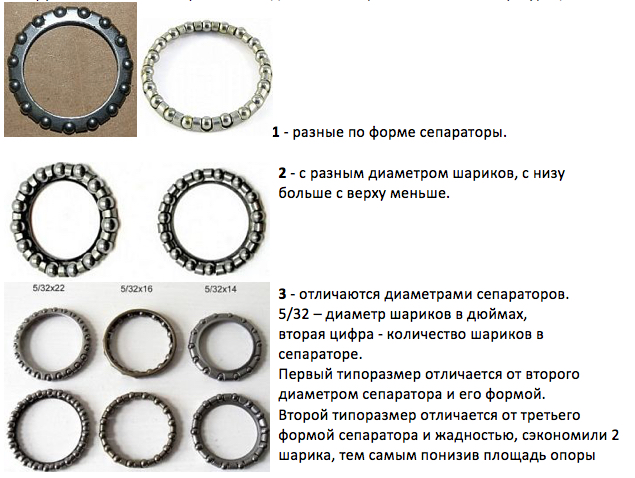

Обе рулевые колонки могут быть с подшипниками разных типов и конфигураций.

Первый типоразмер отличается от второго количеством шариков, а значит и диаметром сепаратора и его формой.

Второй типоразмер отличается от третьего формой сепаратора и жадностью, сэкономили 2 шарика, тем самым понизив площадь опоры.

Резьбовая 1 1/8 дюйма (thread) и Без резьбовая 1 1/8 дюйма (aheadset)

Шток диаметром 28.6 мм., по своему устройству такие же как и 1 дюйм (см. выше), только с увеличенными размерами под запрессовку конуса до 30 мм. и чашек до 34 мм. По фотографии не определить размер 1 дюйм или 1 1/8.

Обе выше перечисленные рулевые колонки 1 и 1 1/8 дюймов это формат обусловленный по размеру штока вилки и подшипники расположены вне рамы.

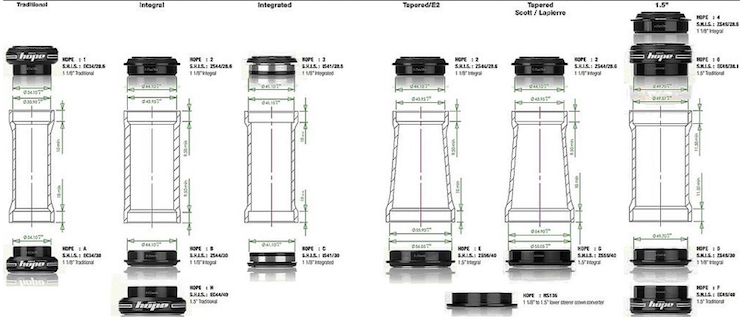

Какие ещё бывают? Щас!

Первая – без резьбовая 1 1/8 дюйма (headset), описание смотрите выше.

Вторая – полу интегрированная, находится в раме, бывает с нижней чашкой с внешним увеличенным подшипником для установки вилки с «таперным» штоком (см. описание четвёртой рулевой колонки). Внутренний диаметр конуса 30 мм., а диаметр чашек под запрессовку бывают редкий 43 мм. или часто встречаемый 44 мм.

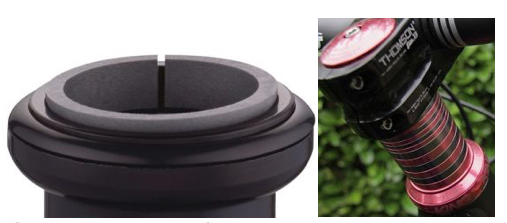

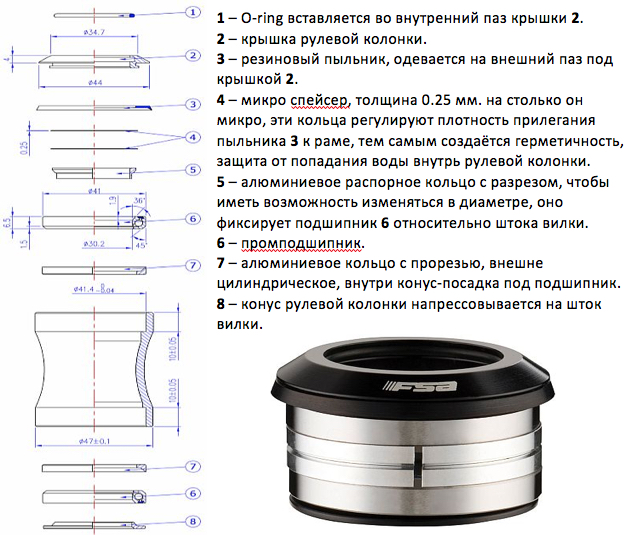

Третья – интегрированная, её отличие от «полу» полное отсутствие чашек хотя кое что присутствует:

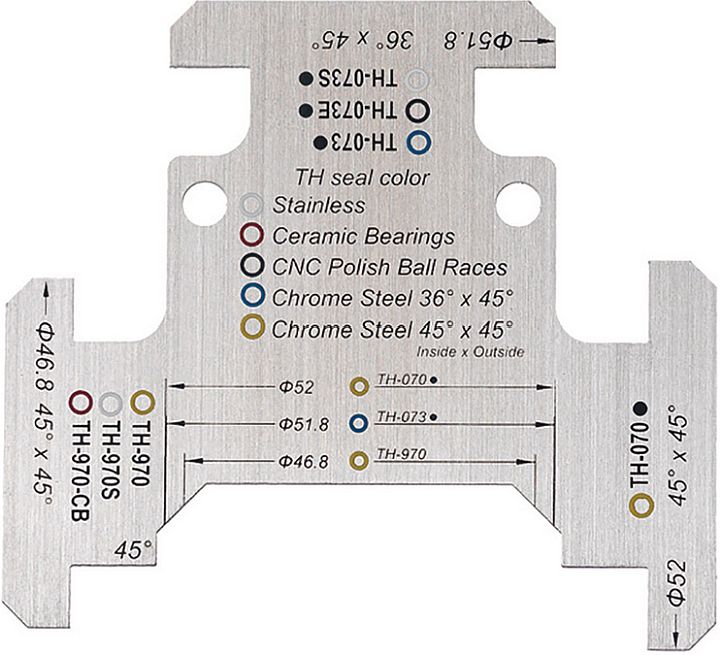

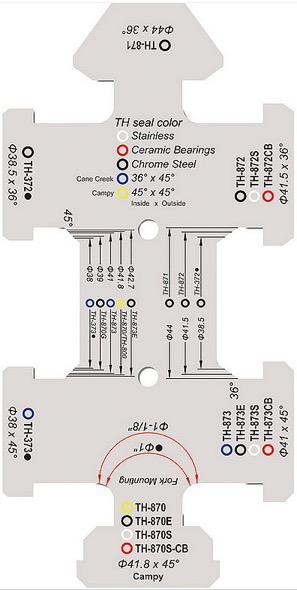

Особенности этой рулевой в размере рамы. В раме должен быть диаметр 41.4 мм. и в конце угол 90 градусов. Редкий размер. Но встречаются рамы где алюминиевое кольцо 7 не нужно. В раме есть свой конус под подшипник. Остаётся подобрать нужный размер подшипника:

Четвёртая – Tapered/Е2, в обиходе «таперная», под конический шток с диаметрами: низ 39.8, а верх 28.6 мм. под привычный нам вынос 1 1/8 дюйма. Диаметры под запрессовку чашек: низ =" 56, верх = "44 мм.

Пятая – Tapered Scott/Lapierre, тот же тапер, но не тот. Нижний диаметр под запрессовку рулевой чашки =" 55 мм. То есть на "1 мм. меньше. Монополия от Scott и Lapierre? Да сколько же можно глумиться над людьми? Хотя верхняя чашка в точности такая же =" 44 мм. Были пару случаев, когда не разобравшись в тонкостях обхитрилова люди не могли установить рулевую колонку на свою раму. Как сказал бы Жванецкий: «дааа, здесь нужен глаз да глаз».

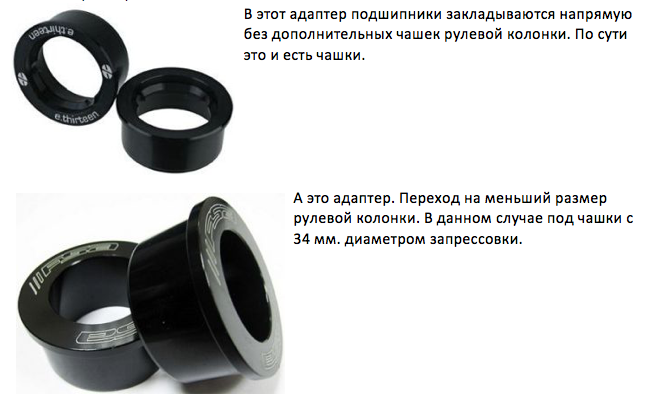

Под рамы с четвёртой и пятой рулевыми колонками есть переходники на меньшие размеры рулевых колонок.

Шестая – "1.5 дюйма (38.1 мм.), здесь имеется ввиду размерность цилиндрического (в обиходе «прямого полуторного») штока, который имеет размеры: у короны 39.8 мм, а в районе выноса 38.1 мм. Диаметры обеих чашек под запрессовку =" 49.7 мм. Особо хочется отметить размеры выносов. У фирмы "Cannondale давно существует около полуторный размер выноса под свои амортизаторы Head Shok с диаметром не совместимым с 38.1 мм. Под этот формат рулевой колонки имеются переходники на меньший размер.

Диаметры обеих чашек под запрессовку =" 49.7 мм. Под этот формат рулевой колонки имеются переходники на меньший размер.

Установка рулевых колонок.

Запомните самое главное, чашки рулевой колонки должны запрессовываться (не забиваться) в раму инструментом предназначенным для этого.

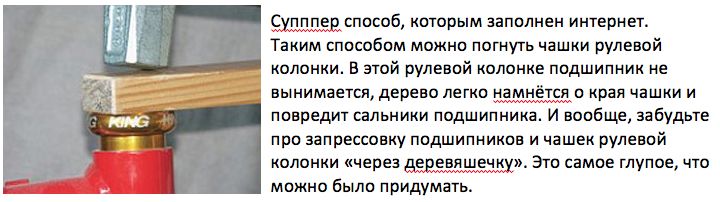

Способ 1 (через деревяшечку)

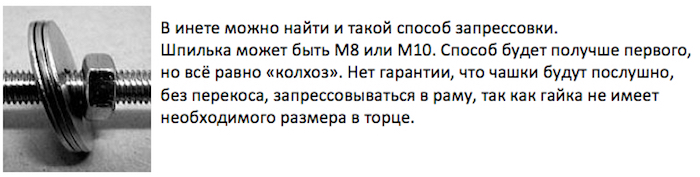

Способ 2 (строительная шпилька)

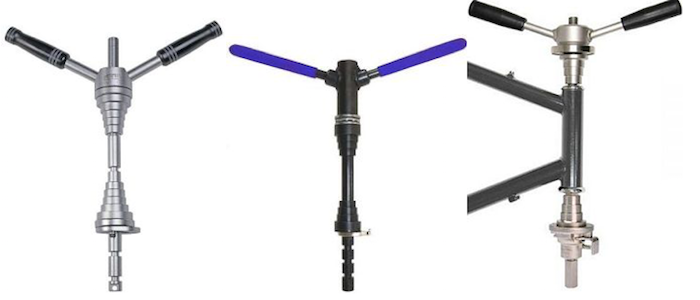

Способ 3 (специальный инструмент для запрессовки чашек рулевой колонки)

Три разных производителя, но что общего? Это две многоступенчатые пирамиды так называемые «оправки» с довольно длинным отверстием, которое соосно направляется штоком пресса, предотвращая перекос чашки при запрессовке в раму. Многоступенчатость предусмотрена на различные диаметры чашек.
